SiFCuSi - Silikonom oplašteni kabel s bakrenim opletom
Opis proizvoda
Primjena: | U suhim, vlažnim i mokrim prostorima, kao i na otvorenom za nisko mehaničko naprezanje, posebno pri visokim temperaturama okoline. Bakreni oplet poboljšava zaštitu od visokofrekventnih vanjskih smetnji. |

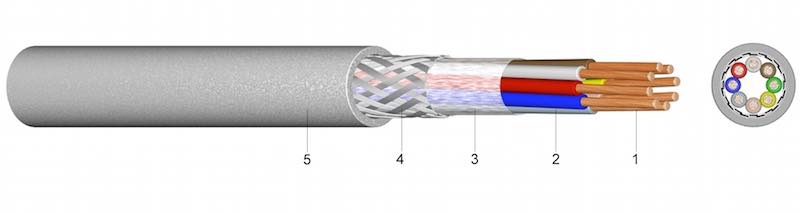

Konstrukcija: | 1.... finožični použeni pokositreni ili goli bakreni vodič
2.... izolacija žila od silikona (2GI1) 3.... žile omotane PETP folijom 4.... zaslon od pokositrenog bakrenog opleta 5.... omotan PETP folijom 6.... vanjski plašt od silikona (2GM1), crveno smeđi |
Standardi: | DIN VDE 0207 dio 20DIN EN 60228 klasa 5 (konstrukcija)HD 308 S2 (identifikacija žila) |
Tehnički podaci
Nominalni napon Uo/U | [V] | 300 / 500 Volt | |
Ispitni napon | [V]AC | 2000 | |
Temperaturni raspon | pri savijanju | -60°c do +180°C | |
kratkotrajno opteretiv | +250°C | ||
Zapaljivost | standard | EN 60332-1-2 |
Broj žila i nominalni presjek mm² | Udio bakra kg/km | Konstr. vodiča (pribl.) mm | Vanjski promjer cca mm | Težina cca kg/km |
2 x 0,75 | 43,20 | 24 x 0,21 | 7,0 | 72 |
3 x 0,75 | 50,88 | 24 x 0,21 | 7,4 | 88 |
4 x 0,75 | 61,44 | 24 x 0,21 | 8,4 | 114 |
5 x 0,75 | 73,92 | 24 x 0,21 | 9,1 | 135 |
7 x 0,75 | 91,20 | 24 x 0,21 | 9,8 | 166 |
2 x 1 | 48,00 | 32 x 0,21 | 7,2 | 79 |
3 x 1 | 60,48 | 32 x 0,21 | 8,0 | 105 |
4 x 1 | 75,84 | 32 x 0,21 | 8,7 | 129 |
5 x 1 | 86,40 | 32 x 0,21 | 9,4 | 150 |
7 x 1 | 108,48 | 32 x 0,21 | 10,1 | 189 |
2 x 1,5 | 66,24 | 30 x 0,26 | 8,2 | 103 |
3 x 1,5 | 81,60 | 30 x 0,26 | 8,6 | 128 |
4 x 1,5 | 98,88 | 30 x 0,26 | 9,4 | 158 |
5 x 1,5 | 121,92 | 30 x 0,26 | 10,2 | 188 |
7 x 1,5 | 155,52 | 30 x 0,26 | 11,2 | 250 |
12 x 1,5 | 242,88 | 30 x 0,26 | 15,4 | 433 |
3 x 2,5 | 121,92 | 50 x 0,26 | 10,3 | 189 |
4 x 2,5 | 146,88 | 50 x 0,26 | 11,4 | 249 |
5 x 2,5 | 176,64 | 50 x 0,26 | 12,4 | 293 |
