JE-Y(ST)Y Bd - Kabel za industrijsku elektroniku
Opis proizvoda
Primjena: | Kabeli za industrijsku elektroniku su pogodni za fiksne instalacije u suhim i vlažnim prostorima. |

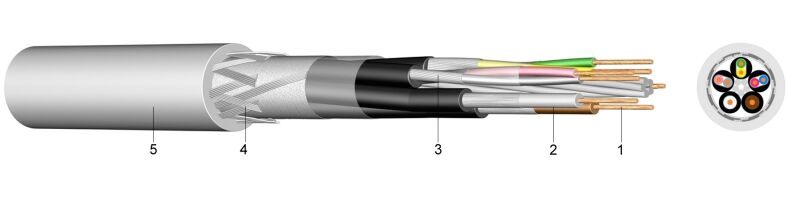

Konstrukcija: | 1.... puni goli bakreni vodič
2.... izolacija žila od polivinil klorida (PVC), žile použene u parice, a četiri použene parice u snop, identifikacija snopa zavojnicom s brojevima (Z) ili prstenastom oznakom na izolaciji žile (Si) 3.... sloj plastične folije 4.... statički zaslon od plastikom prevučene aluminijske folije s odvodnom žicom 5.... vanjski plašt od polivinil klorida (PVC), sivi |
Standardi: | DIN VDE 0815 (identifikacija žila)DIN EN 60228 klasa 1 (konstrukcija) |
Tehnički podaci
Vršni radni napon | [V] | 225 Volt | |
Ispitni napon pri 50 Hz | žila / žila | [V]AC | 500 |
žila / zaslon | [V]AC | 2000 | |
Temperaturni raspon | pri savijanju | -5°C do +50°C | |
fiksno ugrađen | -30°C do +70°C | ||
Radijus savijanja | pri savijanju | x promjer | 15 |
Zapaljivost | standard | EN 60332-1-2 | |
Otpor izolacije | min. | [MOhm/km] | 100 |
Radni kapacitet | [Ohm/km] | 73,2 | |
max. | [nF/km] | 100 | |
Kapacitivna asimetrija 100m | max | [pF] | 200 |
Broj parica i nominalni promjer vodiča mm | Udio bakra kg/km | Debljina izolacije mm | Vanjski promjer cca mm | Težina cca kg/km |
2 x 2 x 0,8 zel/žut, pl | 24,00 | 1,0 | 5,8 | 53 |
4 x 2 x 0,8 zel/žut, pl | 43,20 | 1,0 | 7,6 | 86 |
8 x 2 x 0,8 zel/žut, pl | 81,60 | 1,0 | 10,1 | 146 |
12 x 2 x 0,8 zel/žut | 120,96 | 1,0 | 10,7 | 196 |
16 x 2 x 0,8 zel/žut, pl | 159,36 | 1,2 | 12,2 | 260 |
20 x 2 x 0,8 zel/žut | 197,76 | 1,2 | 13,3 | 314 |
24 x 2 x 0,8 zel/žut | 236,16 | 1,2 | 14,0 | 364 |
32 x 2 x 0,8 zel/žut, pl | 313,92 | 1,4 | 18,0 | 496 |
40 x 2 x 0,8 zel/žut | 390,72 | 1,4 | 19,1 | 600 |
