JE-LiYCY Bd - Kabel za industrijsku elektroniku
Opis proizvoda
| Primjena: | Kabeli za industrijsku elektroniku su pogodni za fiksne instalacije u suhim i vlažnim prostorima. |

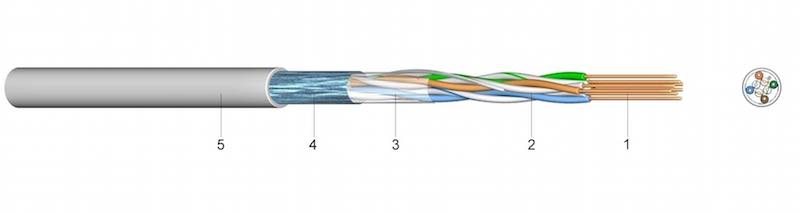

| Konstrukcija: | 1.... finožični použeni goli bakreni vodič
2.... izolacija žila od polivinil klorida (PVC) ), žile použene u parice, a četiri parice použene u snop, identifikacija snopa zavojnicom s brojevima (Z) ili prstenastom oznakom na izolaciji žile (Si) 3.... sloj plastične folije 4.... oplet od pokositrenih bakrenih žica 5.... vanjski plašt od polivinil klorida (PVC), sivi |
| Standardi: | DIN VDE 0815 (identifikacija žila)DIN EN 60228 klasa 5 (konstrukcija) |
Tehnički podaci
| Vršni radni napon | [V] | 225 | |
| Ispitni napon pri 50 Hz | žila / žila | [V]AC | 500 |
| žila / zaslon | [V]AC | 2000 | |
| Temperaturni raspon | pri savijanju | -5°C do +50°C | |
| fiksno ugrađen | -30°C do +70°C | ||
| Radijus savijanja | pri savijanju | x promjer | 10 |
| Zapaljivost | standard | EN 60332-1-2 | |
| Otpor izolacije | min. | [MOhm/km] | 100 |
| Radni kapacitet | [Ohm/km] | 78,4 | |
| max. | [nF/km] | 100 | |
| Kapacitivna asimetrija 100m | max | [pF] | 200 |
| Broj parica i nominalni presjek mm² | Udio bakra kg/km | Debljina izolacije mm | Vanjski promjer cca mm | Težina cca kg/km |
| 2 x 2 x 0,5 | 48,96 | 1,0 | 7,0 | 81 |
| 4 x 2 x 0,5 | 83,52 | 1,0 | 9,5 | 137 |
| 8 x 2 x 0,5 | 138,24 | 1,0 | 13,0 | 248 |
| 12 x 2 x 0,5 | 188,16 | 1,2 | 15,0 | 307 |
| 16 x 2 x 0,5 | 239,04 | 1,2 | 16,5 | 375 |
| 20 x 2 x 0,5 | 287,04 | 1,2 | 18,5 | 461 |
| 24 x 2 x 0,5 | 334,08 | 1,2 | 20,5 | 595 |
| 32 x 2 x 0,5 | 426,24 | 1,4 | 23,0 | 719 |
