LAN 200 duplex CAT 5 - Kabel za prijenos podataka za lokalne mreže sa zajedničkim zaslonom, kategorije 5
Opis proizvoda
| Primjena: | Kod horizontalnog ožičenja kao instalacijski kabel za prijenos u kabelskim kanalima i cijevima unutar telekomunikacijskih instalacija i sustavima podataka. Područje primjene: IEEE 802.3:10 Base T, 10 Base T Ethernet, 100 Base T, 1000 Base T, FDDI, ISDA, ATM |

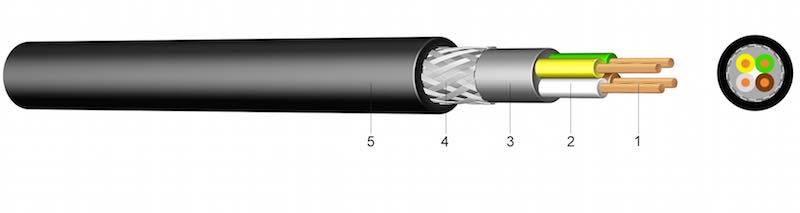

| Konstrukcija: | 1.... puni goli bakreni vodič 2.... izolacija žila od polivinil klorida (PVC) 3.... sloj plastične folije 4.... zajednički zaslon od aluminijske folije s pokositrenom odvodnom žicom Ø 0,5mm 5.... vanjski plašt od polivinil klorida (PVC) sivi ili od bezhalogene polimerske smjesa, narančasti specijalne boje na upit |
| Standardi: | Kategorija 5, ETIA-EIA 568 A 5ISO/IEC 11801, EN 50173, EN 50288-2-1PVC : IEC 332-1, DIN VDE 0472 dio 804 tip BFRNC : IEC 332-1 I 3, IEC 754-2, IEC 1034-2IEC 708-1 (identifikacija žila) |
Tehnički podaci
| Temperaturni raspon | pri savijanju | 0°C do +60°C | Radijus sav. | pod naponom | 8,0 x Ø | |
| Otpor petlje | [Ohm/100m] | 19 | Radijus sav.. | bez napona | 4,0 x Ø | |
| Kapacitet | max. | [nF/km] | 50 | |||
| Nom. brzina rasprostiranja | NVP nom. | 71,0 | ||||
| Prigušenje | 1-100 MHz | [Ohm] | 100,0 +/- 15 | |||
| Otpor sprege | 1-100 MHz | [mOhm/m] | 10 | |||
| Kapacitivna sprega (f=800Hz) | K<100 | [pF/100m] | 15 | |||
| Otpor izolacije | [GOhm/km] | >5 | ||||
| Ispitni napon pri 50 Hz | [VAC] | 1000 |
| Frekvencija [MHz] | Prigušenje [dB/100m] | Next [dB] NN | ACR [dB] | ELFEXT [dB] ELFEXT | Povratni gubici RL [dB] | |||||
| nom.* | min. KAT 5e | nom.* | min. KAT 5e | nom.* | min. KAT 5e | nom.* | min. KAT 5e | nom.* | min. KAT 5e | |
| 1 | 1,9 | 2,1 | 68,3 | 65,3 | 66,4 | 63,2 | 64,8 | 64,0 | 21 | 20,0 |
| 4 | 3,9 | 4,1 | 59,3 | 56,3 | 55,4 | 52,2 | 52,8 | 52,0 | 24 | 23,0 |
| 10 | 6,3 | 6,5 | 53,3 | 50,3 | 47,0 | 43,8 | 44,8 | 44,0 | 26 | 25,0 |
| 16 | 8,1 | 8,3 | 50,3 | 47,3 | 42,2 | 39,0 | 41,0 | 40,0 | 26 | 25,0 |
| 20 | 9,1 | 9,3 | 48,8 | 45,3 | 39,2 | 36,0 | 39,0 | 38,0 | 26 | 25,0 |
| 31,25 | 11,3 | 11,7 | 45,9 | 42,9 | 34,6 | 31,2 | 35,0 | 34,0 | 24,6 | 23,6 |
| 62,5 | 16,5 | 17,0 | 41,4 | 38,4 | 24,9 | 21,3 | 29,2 | 28,0 | 22,5 | 21,5 |
| 100 | 21,0 | 22,0 | 38,3 | 35,3 | 17,3 | 13,3 | 25,3 | 24,0 | 21,2 | 20,1 |
| 125 | 22,8 | 24,9 | 37,3 | 34,3 | 14,5 | 9,4 | 23,3 | 22,0 | 20,4 | 19,4 |
| 200 | 27,0 | - | 35,3 | - | 8,3 | - | 20,9 | - | 19,0 | - |
| * Kategorija 5 – vrijednosti prema ISO / IEC 11801, EN 50173, EN 50288-2-1 | ||||||||||
| * Kategorija 5 – vrijednosti premaTIA / EIA - 568-A-5 |
| Broj parica i nominalne dimenzije AWG br. | Udio bakra kg/km | Vanjski promjer cca mm | Požarno opter. kWh/m | Vlačna sila N | Težina cca kg/km |
| 4 x 2 x AWG 24 PVC | 17,28 | 6,0 | 0,12 | 80 | 41 |
| 4 x 2 x AWG 24 FRNC | 17,28 | 6,0 | 0,12 | 80 | 41 |
| 2 x(4x2x x AWG 24) PVC | 34,56 | 12,0x6,0 | 0,24 | 160 | 82 |
Naziv: LAN 200 duplex CAT 5
